一、簡介

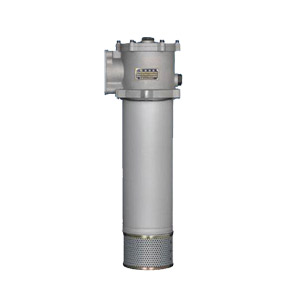

　　RFB系列直回自封式磁性回油過濾器用于液壓系統回油精過濾，濾除液壓系統中由于元件磨損產生的金屬顆粒,以及密封件磨損的橡膠雜質等污染物,使流回油箱的油液保持灣潔。

　　二、性能與特點

　　1、本過濾器可直接安裝在油箱頂部,側面或底部,過濾器濾頭露于油箱外,筒體部分浸入油箱內,從而簡化了系統管路,使系統布置較為緊湊。

　　2、本過濾器配有長久磁鐵,可濾除油液中1微米以上的鐵磁性顆粒。

　　3、具有旁通閥:冷油起動時,因系統液溫過低,流量脈動等因素造成過濾器壓差過大主機不能工作,以及濾芯被污染物堵塞情況下,濾蓋下部并聯的旁通閥會自動開啟,(開啟壓力差為0.4MPa)以保護濾芯及系統正常工作。

　　4、具有止回閥:過濾器置于油箱側邊和底部,在更換濾芯時,油箱內的油液不會流出

　　5、設有液流擴散器,與筒體下部組成的液流擴散器能使回油平穩地流入油箱內,不易產生氣泡,減少重新進入的空氣,減弱已沉積污染物的騷動,目當旁通閥開啟時,能起粗過濾作用。

　　6、具有目測指示和電發訊二合一發訊裝置、溢流管、積污盅;當濾芯逐步堵塞后,可在目測表上觀察濾芯堵塞情況,同時還可接電(發訊發訊值為0.35MPa)。在濾芯底部設置溢流管及積污盅，更換濾芯時可隨同一起帶出,從而避免了污染物重新掉入油箱內的現象。

　　7、濾芯過濾材質采用玻璃纖維,具有過濾精度高,通油能力大,原始壓力損失小,納污量大等優點,其過濾精度以過濾精度標過濾比β3、10、20≥200,符合IS0標準。

　　8、具有安裝連接及更換旎芯方便的特點:進油口為法蘭連接,對于濾頭與油箱安裝法蘭,用戶可按圖表中尺寸在油箱板上設計并加工

　　6、只法蘭螺孔即可。旋開過濾器頂蓋可更換濾芯或向油箱內加油。

　　9、具有附帶回油孔:在過濾器濾頭側面與頂部設有兩個小回油孔可作系統中少量油液回入油箱過濾或向油箱少量加油之用,過濾器裝在油箱側面或底部時,旋開小孔蓋又可放除過濾器內含有污染雜物的油液,從而延長濾芯使用壽命,又有利于油液的凈化。
